المبدأ:

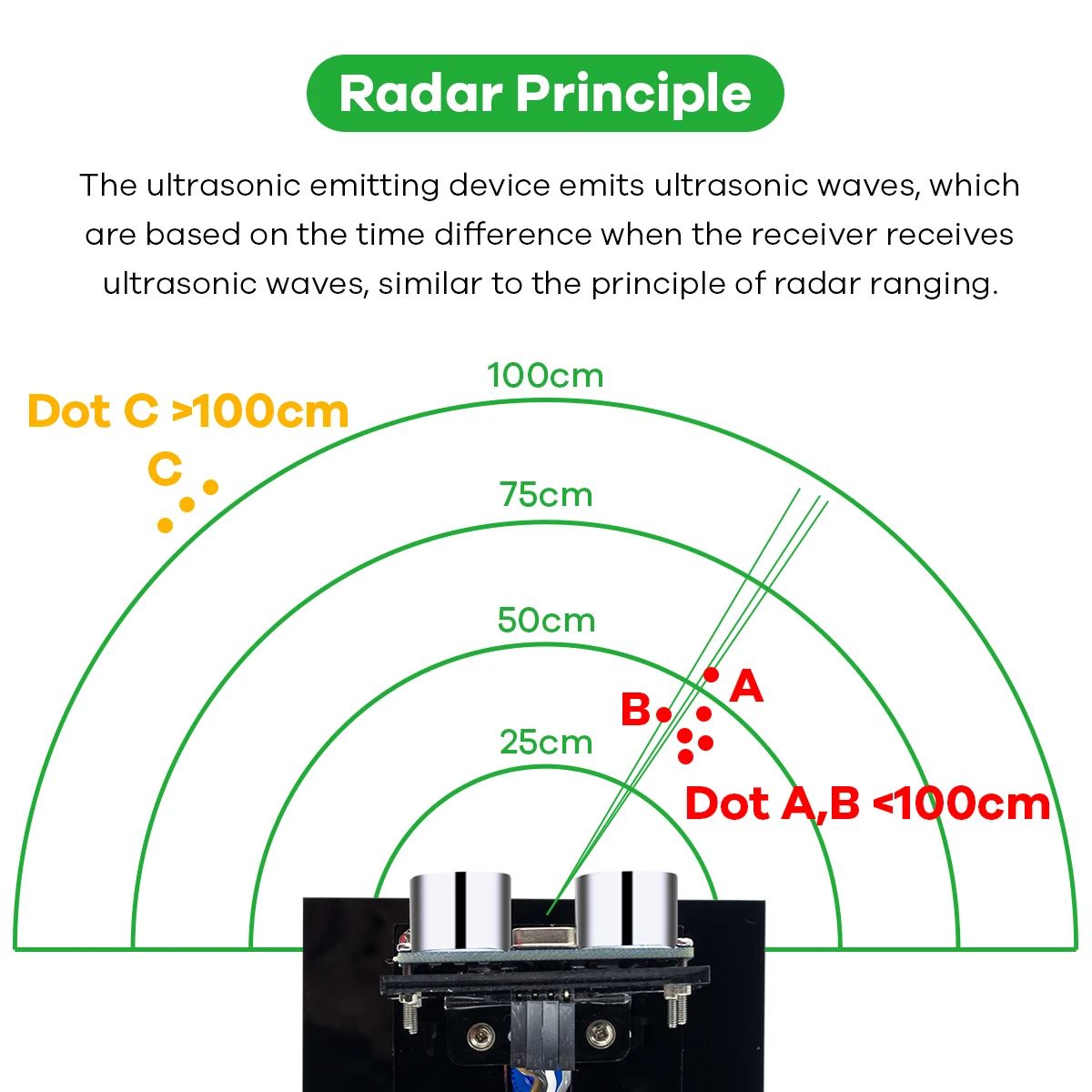

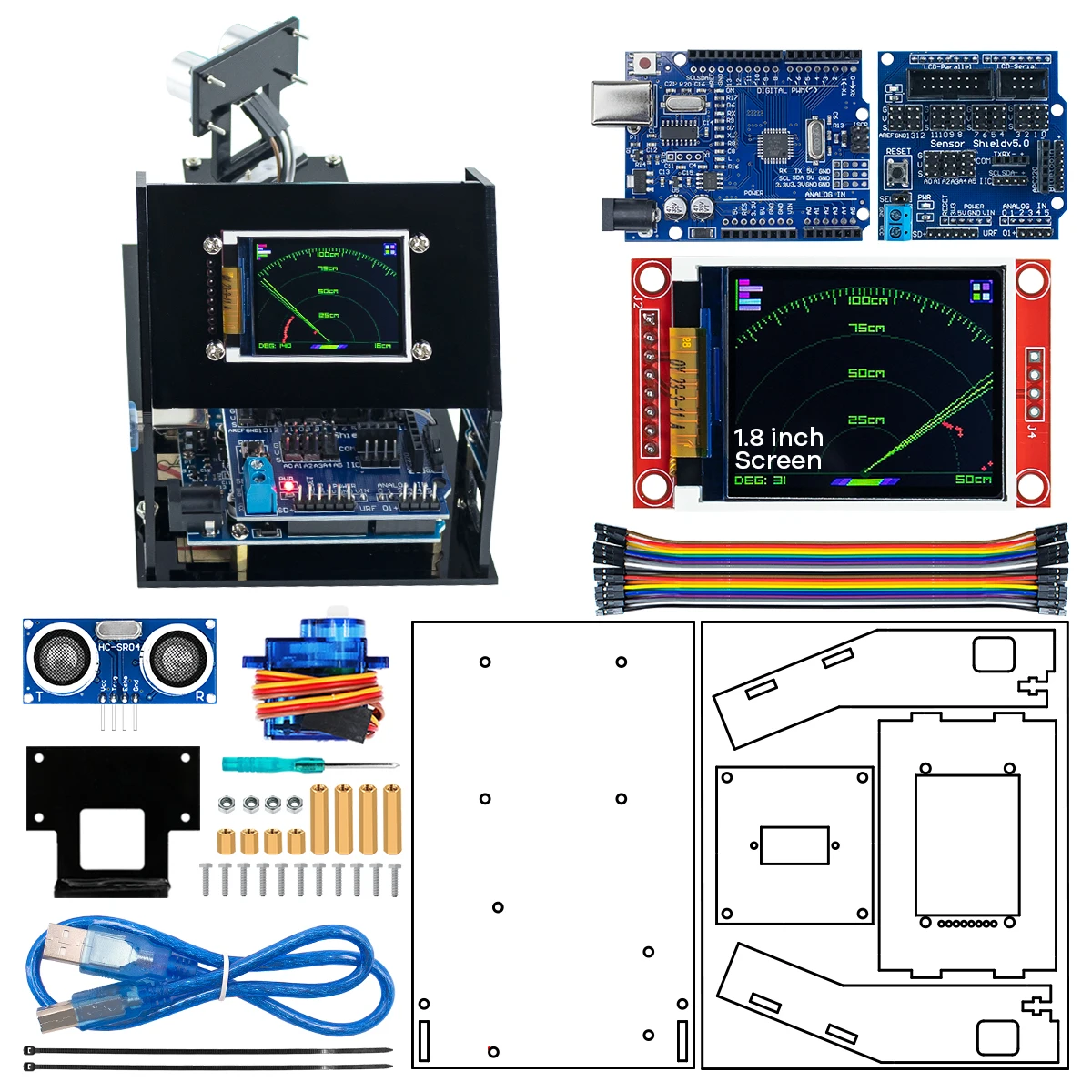

من خلال الاستفادة من نطاق المسح الضوئي 180 درجة من محرك سيرفو ، جنبا إلى جنب مع قدرة قياس المسافة من جهاز الاستشعار بالموجات فوق الصوتية ، لاردوينو يمكن الكشف عن الأهداف وتمثيلها على الشاشة مع النقاط الملونة المختلفة. سيتم تمثيل الأهداف المكتشفة ضمن نطاق 1 متر بالنقاط الحمراء ، في حين سيتم تمثيل الأهداف التي تتجاوز 1 متر بالنقاط الصفراء. توفر شاشة TFT ملاحظات بصرية بديهية ، مما يسمح للمستخدمين بفهم معلومات المسافة للأهداف.
توفر هذه المحاكاة الرادار الوظائف التالية:
قياس المسافة: باستخدام جهاز الاستشعار بالموجات فوق الصوتية لقياس المسافة بين الأشياء وأجهزة الاستشعار ، فإنه يتيح قياس المسافة والكشف عن عقبة.
استشعار الاتجاه: عن طريق التحكم في اتجاه جهاز الاستشعار من خلال محرك سيرفو ، فإنه يسمح الحصول على موقف الاتجاه التقريبي للأشياء في الفضاء.

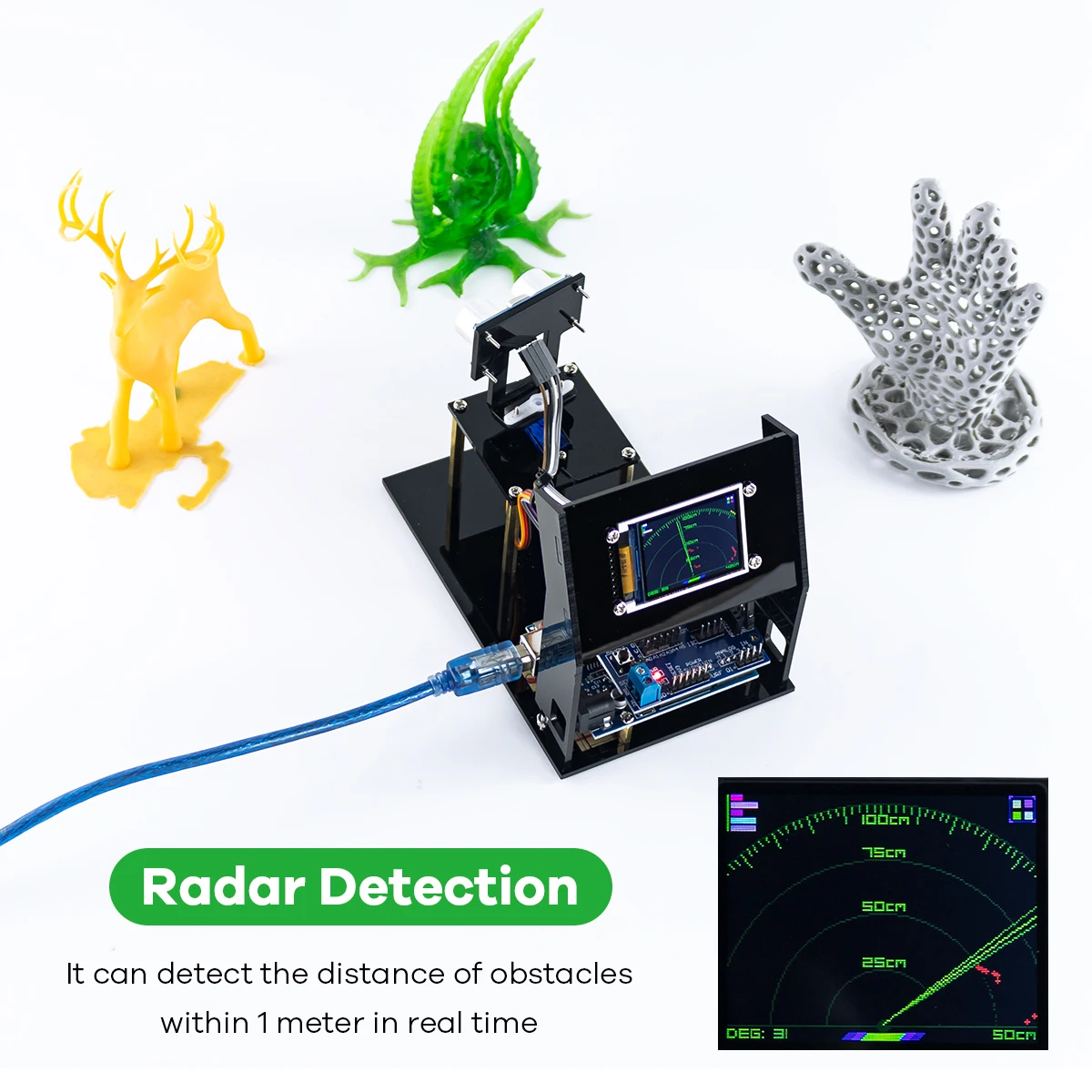

الرصد في الوقت الحقيقي: من خلال الدورية المستمر لجهاز الاستشعار والحصول على بيانات المسافة ، فإنه يتيح رصد في الوقت الحقيقي من موقف والمسافة التغييرات من الكائنات.

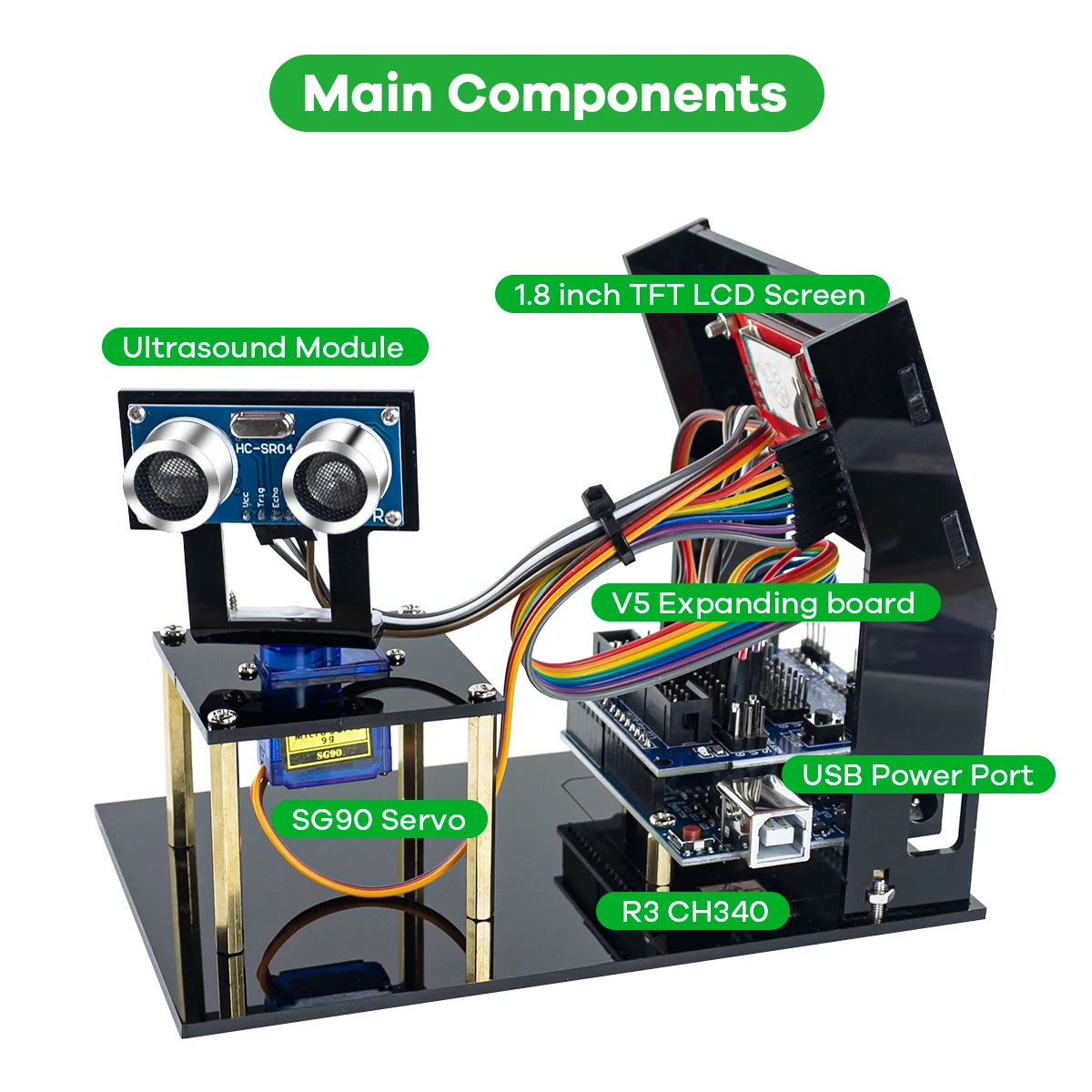

تحكم: لاردوينو
امدادات الطاقة الجهد: مدعوم من مصدر طاقة خارجي من 7-12 فولت أو باستخدام امدادات الطاقة 5 فولت من خلال واجهة أوسب.
نطاق المسح الضوئي: 180 درجة
نطاق القياس: 2-300 سنتيمتر

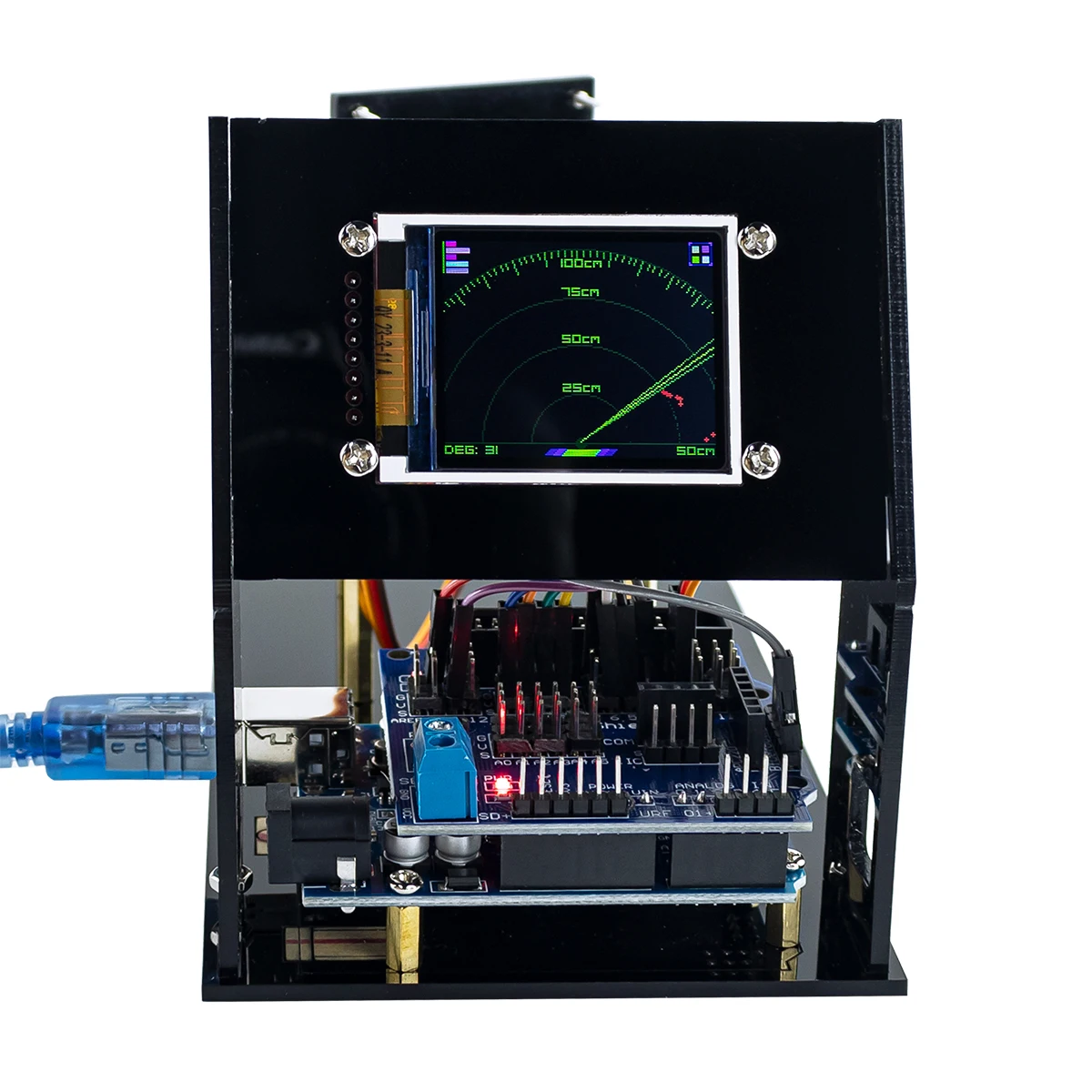

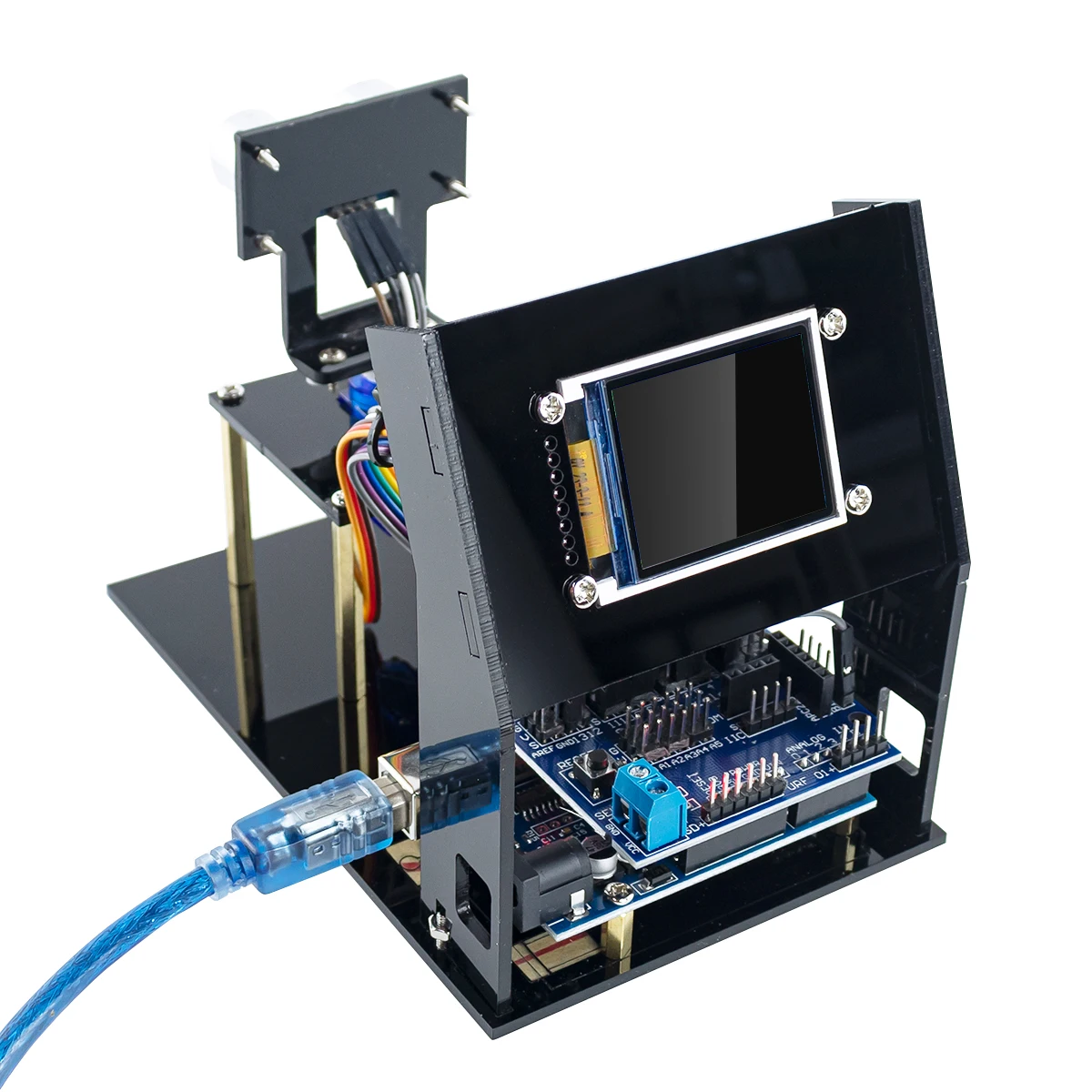

شاشة العرض: 1.8 بوصة SPI TFT
دقة TFT: 128*160
